Трансформаторы тока



Компания ТОВ «Союз-Континент» производит трансформаторы тока серии ТОЛ-12СК.

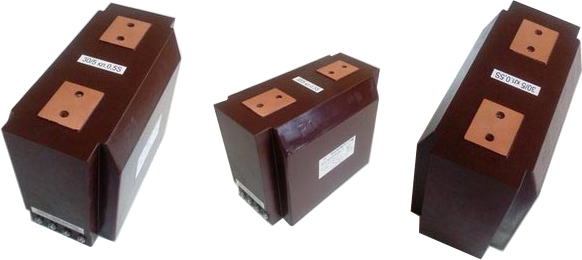

Трансформатор тока ТОЛ-12СК 12/5-1000/5 кл.0,5(0,5S).




           Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц.
           Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
           Трансформаторы изготавливаются в климатическом исполнении "Т" и "УХЛ" категории размещения 2.1 по ГОСТ 15150 и предназначены для эксплуатации в закрытых помещениях в условиях:
•    высота над уровнем моря не более 1000 м;
•    температура окружающей среды с учетом перегрева воздуха внутри КРУ - от минус 60°C до плюс 50°C для исполнения "УХЛ 2.1" и от минус 10°C до плюс 55°C для исполнения "Т2.1";
•    окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
•    рабочее положение - любое.

Наименование параметра    Значение
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный первичный ток, А 10, 15, 20, 25, 30, 40, 50, 75, 80, 100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000
Номинальный вторичный ток, А 5
Номинальная частота переменного тока, Гц 50
Класс точности:
вторичной обмотки для измерений
вторичной обмотки для защиты

0,2; 0,2S; 0,5; 0,5S
5P, 10Р
Номинальная вторичная нагрузка при коэффициенте мощности cos ? = 0,8, ВА
вторичной обмотки для измерений
вторичной обмотки для защиты

5*; 10; 15*; 20*; 30*
15; 20*
