ЩИТЫ УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯМИ серии ЩУЭ

Назначение:
Для местного и дистанционного управления электроприводами переменного тока.

Номинальный режим работы:
Продолжительный, прерывисто-продолжительный, кратковременный, повторно-кратковременный по ГОСТ 12434.
Схемы щитов ЩУЭ предусматривают управление нереверсивными, реверсивными, переключение звезда-треугольник трехфазными и однофазными электродвигателями и другими потребителями.

ЩУЭ обеспечивают управление от 1 до 32 потребителями электроприводами и предназначены для установки на промышленных, жилых, коммунально-бытовых и общественных объектах
с односторонним обслуживанием.

Конструкция:
Изготовляются навесного исполнения (высота - от 400мм до 1200мм) и напольного исполнения (высота - от 1400мм до 2000мм).

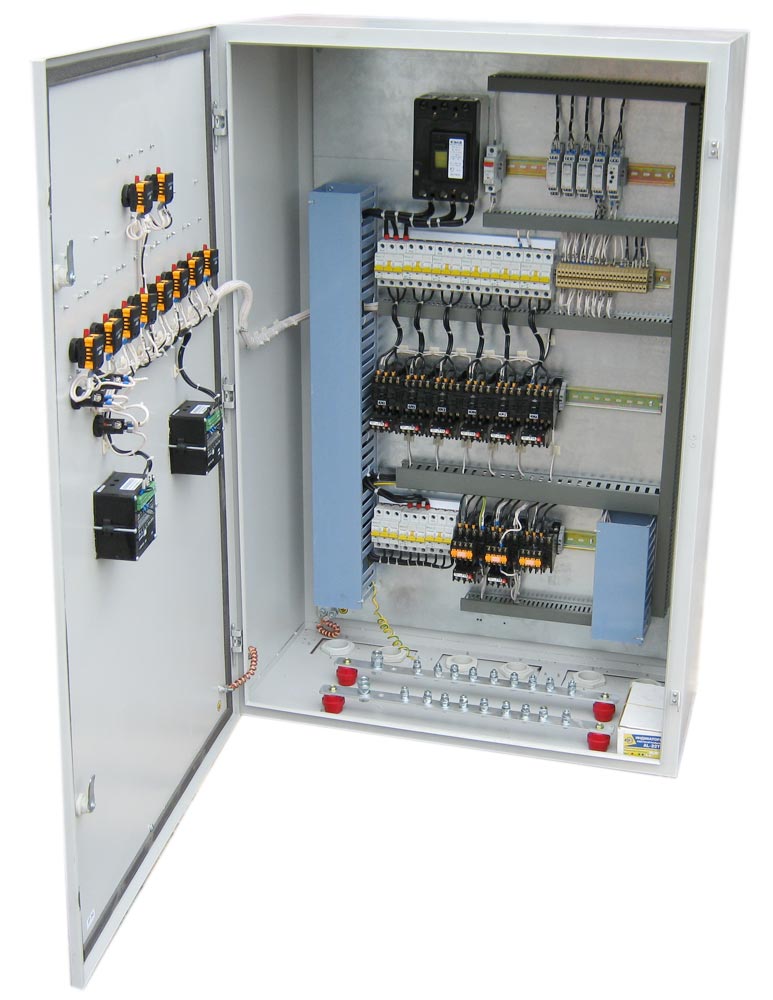

Внутри оболочки щитов ЩУЭ устанавливается электрооборудование (по принципиальной электрической схеме), на дверях устанавливается аппаратура управления. Конструкция щита обеспечивает ввод и вывод питающих и отходящих линий как сверху, так и снизу в любой комбинации. Двери запираются замком, между корпусом и дверью выполнено защитное заземление, на дверях производятся оперативные надписи функционального назначения аппаратов ручного управления.

Требования безопасности соответствуют ГОСТ 12.2.007 и ГОСТ 22789, требованиям «ПУЕ», «Правил технической эксплуатации электроустановок потребителя» утвержденных Минэнерго.

Требования пожарной безопасности соответствуют ГОСТ 12.1.004.

Щиты ЩУЭ классифицируются по номинальному току, количеству вводов, наличию АВР.


Структура условного обозначения:

ЩУЭ-ХХ-Х-Х-Х-Х

Щит управления электроприводами
Количество электроприводов
Количество вводов (0 - отсутствие вводного автоматического выключателя, 1 - один ввод,
2 - два ввода)
Наличие АВР ( 1 - АВР в схеме, 0 - отсутствие АВР)
П - для противопожарных систем
Тепловая защита двигателей (1 – наличие защиты, 0 – отсутствие защиты)

Технические характеристики:
• Номинальное напряжение: 380/220В
• Номинальный ток: до 400 А
• Степень защиты: IP00, 31, 54 по ГОСТ 14254-80
• Климатическое исполнение: У 3.1 по ГОСТ 15150

Условия эксплуатации:
• Высота над уровнем моря: до 2000 м
• Окружающая среда: невзрывоопасная, не содержащая токопроводящей пыли,
агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию
• Температура окружающей среды: от –5?С до +40?С
• Относительная влажность воздуха: не более 98% при t=20?C
• Рабочее положение: вертикальное (при отклонениях не более 5?)
• Группа условий эксплуатации: в части воздействия механических факторов
внешней среды: М2 по ГОСТ17156.1




Щиты управления электродвигателями ЩУЭ

Дополнительная информация:

Электрическая схема ЩУЭ

Электрическая схема

Габаритный чертеж

Габаритный чертеж



Прочие технические параметры можно получить в отделе продаж компании «Союз-Континент»
тел/факс. +38(061) 222-73-55  |  моб. +38(067) 612-38-93
